磁性连接器定义

浏览次数:    发布时间:2017-06-27 10:19:16

磁性式连接器又称磁吸连接器、磁性连接器、磁力连接器、磁性连接器、磁性充电头等;广泛应用于电子设备上的连接器之一,主要是pogopin与磁性组成的连接器。通过磁性与磁性接触对吸的结构设计,提供一种吸附力度大,适于小尺寸结构和轻薄产品的磁性式连接器。

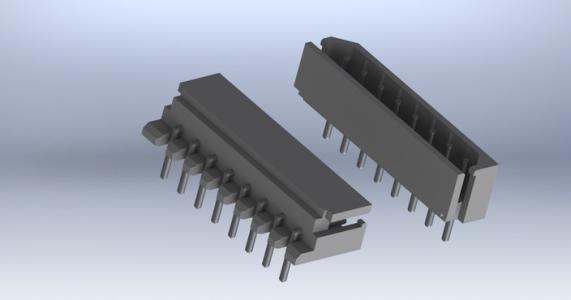

磁性连接器
磁性式连接器,通常包括公端组件以及与公端组件同轴的母端组件,所述公端组件包括外环胶件、环胶件、一环形磁性和两公PIN针,所述一外环胶件与一内环胶件之间嵌置有一环形磁性,该一内环胶件上穿置有两公PIN针;所述母端组件包括第二外环胶件、二内环胶件、二环形磁性和两母PIN针,所述第二外环胶件与二内环胶件之间嵌置有二环形磁性,该二内环胶件上穿置有两母PIN针;所述一环形磁性对应于所述第二环形磁性,且与第二环形磁性相对的一端极性相反,所述两公PIN针对应于所述两母PIN针,且所述母PIN针的一端设有供公PIN针插入的盲孔。

以前磁性式连接器包括绝缘本体,数个设于绝缘本体上的端子和磁性体,该绝缘本体的前表面形成有一对接面,对接面向后并排设有贯穿绝缘本体的数个端子槽,绝缘本体的对接面上间隔每个端子槽设有一围设于端子周围的U形容置槽,所述磁性体对应于绝缘本体的容置槽呈U型块状,磁性体容置于本体的容置槽内。该种结构设计的磁性式连接器,结构外形高度尺寸较大,吸咐力度较小,不适于一些尺寸小的结构,也不适于比较轻薄的产品。针对现有技术中存在的不足之处,如今,通过磁性与磁性接触对吸的结构设计,提供一种吸咐力度大,适于小尺寸结构和轻薄产品的磁性式连接器,轻松的解决了以往的不足之处,极大提高了充点的便捷性。
